În calitate de furnizor de încredere de centralizatori de primăvară a frunzelor, am înțeles semnificația calculării cu exactitate a forței de primăvară a acestor instrumente esențiale. Centralizatorii de primăvară a frunzelor joacă un rol crucial în diferite industrii, în special în operațiunile de finalizare a puțurilor de petrol și gaze. Aceștia se asigură că carcasa este centrată în cadrul puțului, promovând cimentarea eficientă și reducând riscul de canalizare. În această postare pe blog, vă voi ghida prin procesul de calculare a forței de primăvară a unui centralizator de primăvară a frunzelor, oferindu -vă cunoștințele și instrumentele necesare pentru a lua decizii în cunoștință de cauză pentru proiectele dvs.
Înțelegerea centralizatorilor de primăvară a frunzelor
Înainte de a intra în procesul de calcul, este important să aveți o înțelegere de bază a centralizatorilor de primăvară a frunzelor. Aceste dispozitive constau dintr-o serie de arcuri curbate, de obicei din oțel de înaltă rezistență, care sunt atașate la un corp de centralizare. Când centralizatorul este introdus în puț, izvoarele se comprimă pe peretele de puț, exercitarea unei forțe care centrează carcasa. Forța de primăvară este un parametru critic, deoarece determină eficacitatea centralizatorului în menținerea alinierii corespunzătoare a carcasei.

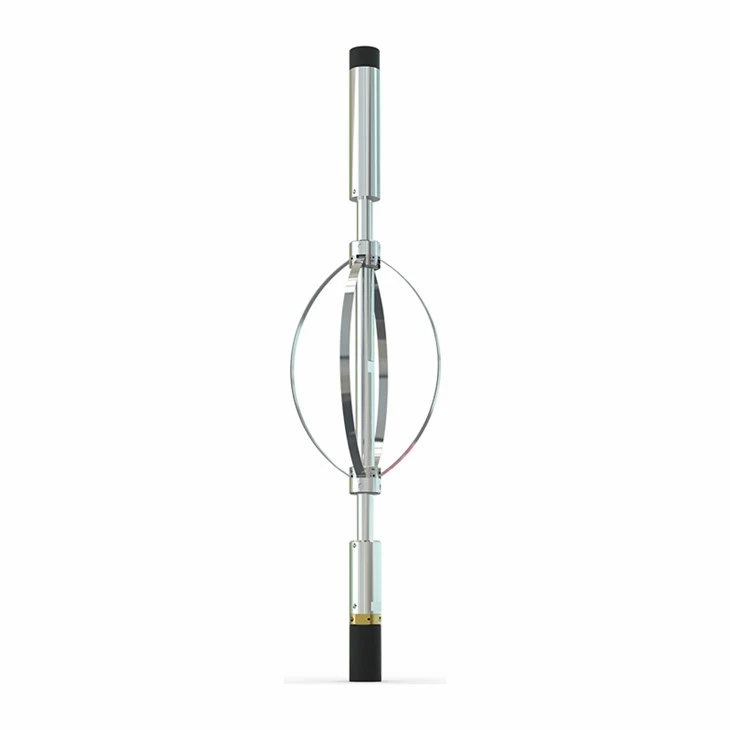

Există diferite tipuri de centralizatoare de primăvară cu frunze disponibile pe piață, inclusiv pe piațăCentralizator cu arc de arc Wireline,Instrumente de centralizare cu arc de frunze, șiCentralizator de arc. Fiecare tip are propriul său design și caracteristici unice, care pot afecta calculul forței de primăvară.
Factori care afectează forța de primăvară
Câțiva factori influențează forța de primăvară a unui centralizator de primăvară a frunzelor. Înțelegerea acestor factori este esențială pentru calculul precis:
- Proprietăți materiale: Materialul utilizat pentru fabricarea arcurilor, cum ar fi modulul său de elasticitate și rezistența la randament, are un impact semnificativ asupra forței de arc. Materialele de înaltă rezistență pot rezista la stres și deformare mai mare, rezultând forțe de primăvară mai mari.
- Geometrie de primăvară: Forma, grosimea, lățimea și curbura arcurilor joacă un rol crucial în determinarea forței de arc. Arcurile cu o zonă mai mare în secțiune transversală sau o curbură mai pronunțată prezintă, în general, forțe de primăvară mai mari.
- Raportul de compresie: Gradul în care arcurile sunt comprimate atunci când centralizatorul este introdus în puțuri afectează forța de arc. Un raport de compresie mai mare duce de obicei la o forță de arc mai mare.
- Condiții de puț: Diametrul și rugozitatea puțului pot influența forța de arc. Un diametru mai mic de puțuri sau o suprafață de puț aproximativ poate necesita o forță de arc mai mare pentru a asigura o centralizare corespunzătoare.
Metode de calcul
Există mai multe metode disponibile pentru calcularea forței de arc a unui centralizator de arc cu frunze. Cea mai frecventă abordare se bazează pe principiile mecanicii și științei materialelor. Iată un ghid pas cu pas pentru calcularea forței de primăvară folosind următoarea formulă:
[F = k \ times \ delta]
Unde:
- (F) este forța de primăvară (în newtons sau kilograme)
- (k) este constanta de arc (în newtons pe milimetru sau kilograme pe inch)
- (\ delta) este devierea arcului (în milimetri sau inci)
Pasul 1: Determinați constanta de arc ((k))
Constanta de arc reprezintă rigiditatea arcului și este o măsură a forței necesară pentru producerea unei devieri unitare. Poate fi calculat folosind următoarea formulă:
[k = \ frac {e \ times i} {l^3}]
Unde:
- (E) este modulul de elasticitate a materialului de arc (în Pascals sau lire pe centimetru pătrat)
- (I) este momentul inerției secțiunii de primăvară (în milimetri până la a patra putere sau centimetri până la a patra putere)
- (L) este lungimea arcului (în milimetri sau inci)
Momentul inerției ((i)) depinde de forma secțiunii transversale de primăvară. Pentru o secțiune transversală dreptunghiulară, momentul inerției poate fi calculat ca:
[I = \ frac {w \ times t^3} {12}]
Unde:
- (w) este lățimea arcului (în milimetri sau inci)
- (t) este grosimea arcului (în milimetri sau inci)
Pasul 2: Măsurați devierea ((\ delta))
Deflerarea arcului este cantitatea prin care arcul este comprimat atunci când centralizatorul este introdus în puț. Poate fi măsurat folosind diverse tehnici, cum ar fi măsurarea directă cu un etrier sau prin utilizarea unui senzor de deplasare.
Pasul 3: Calculați forța de arc ((f))
După ce sunt determinate constanta de arc ((k)) și devierea ((\ delta)), forța de arc ((f)) pot fi calculate folosind formula (f = k \ times \ delta).
Calcul de exemplu
Să luăm în considerare un exemplu pentru a ilustra procesul de calcul. Să presupunem că avem un centralizator de arc cu frunze cu următoarele specificații:
- Material de primăvară: oțel de înaltă rezistență cu un modul de elasticitate ((e)) din (200 \ ori 10^9) PA
- Dimensiuni arcului: lățime ((w)) = 10 mm, grosime ((t)) = 2 mm, lungime ((l)) = 100 mm
- Deflecție ((\ delta)) = 5 mm
În primul rând, calculați momentul inerției ((i)):
[I = \ frac {w \ times t^3} {12} = \ frac {10 \ times 2^3} {12} \ aprox 6.67 \ text {mm}^4]
În continuare, calculați constanta de arc ((k)):
[k = \ frac {e \ times i} {l^3} = \ frac {200 \ times 10^9 \ times 6.67 \ times 10^{-12}} {(100 \ times 10^{-3})^3} \ aprox 1334 \ text {n/mm}]
În cele din urmă, calculați forța de arc ((f)):
[F = k \ times \ delta = 1334 \ times 5 = 6670 \ text {n}]
Importanța calculului precis
Calcularea precisă a forței de primăvară a unui centralizator de arc de frunze este crucială din mai multe motive:
- Centralizare optimă: O forță de arc adecvată asigură că carcasa este centrată în cadrul puțului, minimizând riscul de canalizare a cimentului și îmbunătățirea calității locului de muncă de cimentare.
- Siguranța echipamentului: Supraestimarea sau subestimarea forței de arc poate duce la defectarea sau deteriorarea echipamentului. Un calcul precis ajută la asigurarea funcționării sigure și fiabile a centralizatorului.
- Eficiența costurilor: Calculând cu exactitate forța de primăvară, puteți selecta cel mai potrivit centralizator pentru aplicația dvs., evitând utilizarea unor produse excesive de proiectare sau subreformare.
Concluzie
Calcularea forței de arc a unui centralizator cu arc de frunze este un proces complex, dar esențial, care necesită o înțelegere completă a factorilor implicați și aplicarea metodelor de calcul adecvate. În calitate de furnizor de centralizatori de primăvară a frunzelor, m-am angajat să ofer produse de înaltă calitate și asistență tehnică pentru a vă ajuta să luați decizii în cunoștință de cauză pentru proiectele dvs.
Dacă aveți întrebări sau aveți nevoie de asistență suplimentară pentru calcularea forței de primăvară a unui centralizator cu arc de frunze sau selectarea centralizatorului potrivit pentru aplicația dvs., nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să obțineți rezultate optime în operațiunile dvs. de finalizare.
Referințe
- Timoshenko, SP, & Goodier, JN (1970). Teoria elasticității. McGraw-Hill.
- Shigley, JE, & Mischke, CR (2001). Proiectare inginerie mecanică. McGraw-Hill.
